Аналоги Renishaw RMP60: чем заменить и как подобрать
Радиощуп Renishaw RMP60 стоит на многих обрабатывающих центрах: он измеряет заготовку и привязывает ноль программы без участия оператора. Когда такой щуп выходит из строя или его нужно заменить на другой, выясняется, что простой замены «по габаритам» не существует. Датчик связан с приёмником, макропрограммами и циклами измерения в ЧПУ. Ниже разобрано, какие варианты замены бывают, чем они различаются и что проверить до заказа, чтобы не остановить станок второй раз. Конкретные параметры сверяйте с паспортом щупа и руководством станка.
- Как устроен RMP60 и что связано с ним в системе
- Когда нужна замена
- Варианты замены: от идентичной до аналога другого бренда
- Критерии совместимости
- Порядок подбора и ввода в работу
- Типичные ошибки и эксплуатация
- Заключение
Как устроен RMP60 и что связано с ним в системе
RMP60 — измерительный щуп касания с радиопередачей сигнала (в паспортных данных указан диапазон 2,4 ГГц). Он устанавливается в шпиндель или в оправку, как обычный инструмент. При касании стилуса детали щуп формирует сигнал срабатывания и передаёт его на радиоприёмник, а тот — на вход пропуска измерения (skip) системы ЧПУ. Само ЧПУ в этот момент запоминает координаты осей.
Поэтому при замене щупа в цепочке участвуют четыре элемента:
- щуп с батареями и стилусом;
- радиоприёмник (интерфейс), смонтированный в рабочей зоне или на шкафу станка. Сведения по модификациям есть в справочнике: RMI-Q, RMI-QE;
- цикл измерения в ЧПУ — макропрограммы или готовый пакет циклов;
- калибровочные данные: длина щуповой сборки, радиус стилуса, смещение относительно оси шпинделя.
Любой аналог должен встроиться в эту цепочку. Если меняется хотя бы одно звено, например интерфейс, придётся менять и остальные. Подробные характеристики оригинала приведены в паспорте RMP60.
Когда нужна замена
Причины бывают разными, и от них зависит стратегия подбора:
- Аппаратный отказ. Щуп не включается, не отдаёт сигнал, механизм касания заедает после столкновения или попадания СОЖ. До замены стоит исключить более дешёвые причины: батареи, стилус, приёмник и связь между ними. Алгоритм описан в статье «Приёмник не видит датчик Renishaw».
- Столкновение. После удара смещается внутренняя геометрия. Подробнее — в статье «Щуп Renishaw: столкновение, что делать».
- Модернизация. Станку нужна более высокая точность измерения или другая схема связи.
- Поиск альтернативы по сроку или цене. Если сроки поставки неподходящие, имеет смысл заранее спланировать закупку; общая логика описана в статье «Сроки поставки запчастей».
Если щуп повреждён, а модель в принципе устраивает, иногда разумнее обратиться в ремонт промышленного оборудования, чем подбирать замену.
Варианты замены: от идентичной до аналога другого бренда
Все варианты можно разложить по степени вмешательства в систему станка: чем ближе замена к оригиналу, тем меньше работ потребуется после монтажа.
| Вариант | Что менять в системе | Риски |
|---|---|---|
| RMP60 того же исполнения | Ничего, кроме калибровки и привязки к приёмнику | Минимальные: нужно проверить режим включения и версию |
| RMP60 с другим способом включения (по вращению, по таймеру) | Команды включения и выключения в программе, иногда настройки щупа | Самопроизвольное включение или невозможность включить из программы |
| RMP600 (радио, следующее поколение) | Приёмник и макросы обычно сверяют по паспорту; калибровка обязательна | Несовместимость с ранним приёмником, другая процедура настройки |
| OMP60 (оптический) | Приёмник заменяется на оптический, схема монтажа другая | Зависимость от прямой видимости, засветка, переделка проводки |
| Щуп другого бренда (Blum, Marposs, Hexagon и др.) | Приёмник, циклы измерения, формат сигнала, калибровка | Самые большие: переписывать макросы, проверять интерфейс со входом skip |
Если нужна именно та же серия, ищите исполнение с нужным способом включения и интерфейсом. В каталоге представлены несколько вариантов RMP60 QE: они различаются способом включения и выключения.
Радиощуп RMP60 с выключением по таймеру. Подходит для замены, если логика работы макросов рассчитана на таймерное отключение.
Исполнение RMP60 с включением и выключением вращением шпинделя. Нужно, если щуп переключается командами M-кодов шпинделя.
Другие щупы Renishaw собраны в разделе «Щупы Renishaw». Если станок фрезерный, можно сразу смотреть подборку для фрезерных станков.
Критерии совместимости
Прежде чем заказывать любой аналог, пройдите по списку. Каждый пункт ниже — отдельное место, где замена «почти подходящего» щупа оборачивается простоем.
- Приёмник и протокол связи. Щуп Renishaw работает со своим приёмником. Индекс QE в названии позиции означает определённую связку с интерфейсом; какой именно приёмник нужен, уточняйте по паспорту или у менеджера. Щуп другого бренда потребует приёмника этого же производителя.
- Способ включения и выключения. По таймеру, по вращению шпинделя, по радиокоманде — это определяется исполнением щупа. В программе должна стоять соответствующая команда; иначе щуп будет включаться не вовремя или разряжаться.
- Тип хвостовика и посадка. Щуп должен вставляться в шпиндель или оправку так же, как прежний. Лишняя оправка меняет длину щуповой сборки и требует перекалибровки.
- Стилус и резьба. Если стилусы уже есть и подходят, проверьте резьбу и длину. Тонкости различий между стилусом и наконечником раскрыты в статье «Стилус щупа и наконечник: в чём разница».
- Циклы измерения в ЧПУ. Для Fanuc, Siemens, Heidenhain, Mitsubishi и других систем есть свои макропрограммы. Менять щуп внутри одной серии проще, чем переходить на другого производителя и переписывать циклы. Системный обзор — «Fanuc, Siemens, Renishaw: как выбрать измерительный щуп».
- Точность и повторяемость. Значения указываются в паспорте. Для черновой привязки хватит стандартного уровня, для финишных деталей может потребоваться модель с лучшей повторяемостью. Сравнивайте цифры только из паспортов, без чужих обзоров.
- Условия среды. СОЖ, стружка, плотный металл рабочей зоны влияют на радиосвязь. Оцените расстояние от приёмника до щупа и наличие экранирующих преград.
Порядок подбора и ввода в работу
Ниже последовательность, которая сокращает вероятность повторного простоя. Детали зависят от станка, поэтому сверяйтесь с руководством.
- Зафиксируйте данные текущей системы. Модель щупа и приёмника, серийный номер, способ включения, версия ЧПУ, используемые циклы. Сфотографируйте шильдики и разъёмы.
- Определите причину замены. Если проблема в батареях, стилусе или связи, новый щуп не нужен. Общий подход к выбору серии представлен в статьях «RMP или OMP: как выбрать» и «Датчики Renishaw для ЧПУ: как выбрать».
- Выберите вариант по таблице из третьего раздела. Чем меньше изменений в системе, тем быстрее ввод в работу.
- Согласуйте с поставщиком полный комплект. Щуп, батареи, стилус, ключи для настройки. При необходимости — приёмник и кабель.
- Смонтируйте и сопрягите щуп с приёмником. Процедура сопряжения (pairing) описана в паспорте конкретной модели.
- Проверьте сигнал в диагностике ЧПУ. Срабатывание должно отображаться на входе skip при касании стилуса пальцем (без перемещений осей).
- Откалибруйте щуп. Определите длину, радиус наконечника и смещение; методика — в статье «Калибровка щупа Renishaw», а эталонная сфера — в материале про калибровочную сферу.
- Проверьте на детали с известным размером. Измерьте эталон и сравните с паспортными данными. Отклонения — повод вернуться к калибровке.
Если нужна помощь с монтажом, настройкой циклов и привязкой инструмента, обратитесь к услуге установки датчиков измерения детали и привязки инструмента.

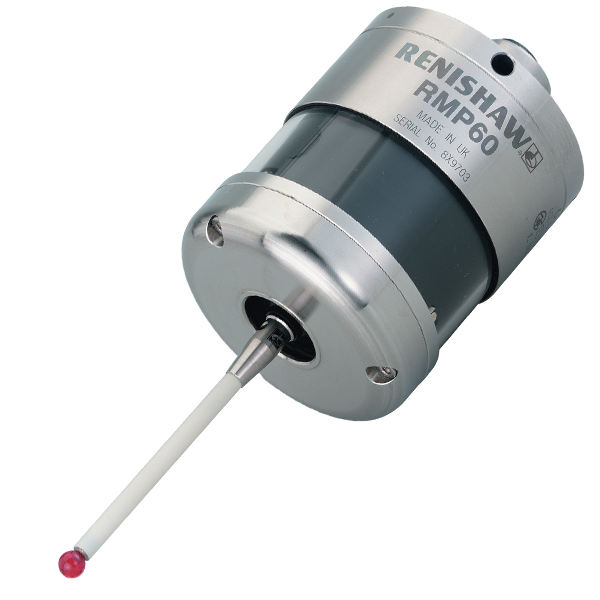

Комбинированный режим: включение вращением шпинделя и отключение по таймеру. Подбирается, когда в программе измерения задан именно такой сценарий.
Типичные ошибки и эксплуатация
Большинство повторных обращений после замены связано не с качеством щупа, а с мелочами при вводе в работу.
- Не перекалибровали после замены стилуса или щупа. Погрешность привязки возникает сразу, но замечают её при первой же бракованной детали.
- Перепутали режим включения. Щуп включается «по вращению», а программа посылает команду таймера — измерение не стартует либо щуп работает вхолостую и садит батареи.
- Не проверили радиосвязь в разных положениях стола. Сигнал может пропадать за стойкой, крупной оснасткой или деталью.
- Использовали несоответствующие батареи. Тип и напряжение указаны в паспорте. Смешивать старые и новые элементы нельзя.
- Поставили стилус неподходящей длины или массы. Это влияет на срабатывание и повторяемость.
- Не проверили механическую часть. Загрязнение посадки или повреждённая резьба стилуса часто дают плавающий результат.
Для щупов с батарейным питанием стоит заранее иметь запасные элементы. Для связанных моделей Renishaw, где применяется аккумуляторная кассета, в каталоге есть соответствующий аксессуар.

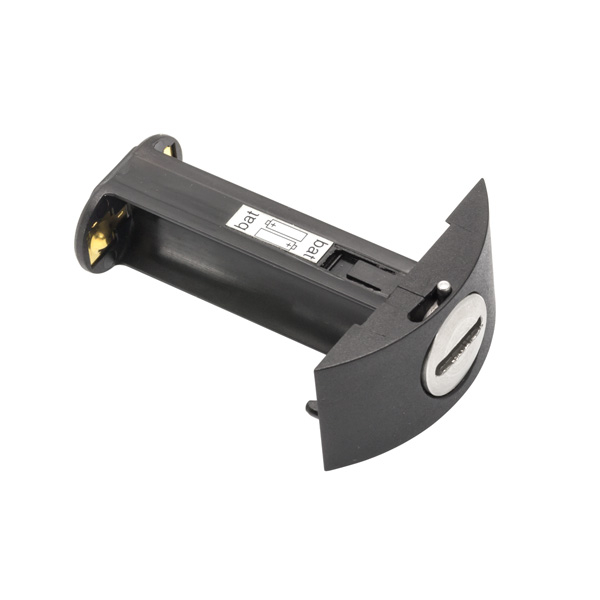

Аккумуляторная кассета для щупов RMP60, OMP60, RMP600 и OMP600. Позволяет не менять одноразовые элементы и упрощает эксплуатацию.
Вопрос «оригинал или аналог» для измерительных систем нужно решать с учётом стоимости простоя, а не только цены щупа; подход разобран в статье «Оригинал или аналог: стоит ли экономить».
FAQ: частые вопросы
Можно ли поставить RMP60 вместо RMP600 или наоборот без переделок?
Не всегда. Приёмник, процедура сопряжения и параметры калибровки у разных поколений могут отличаться, поэтому совместимость проверяйте по паспортам обеих моделей.
Подойдёт ли щуп другого бренда на место RMP60?
Физически установить его можно, но потребуется свой приёмник, проверка входа skip и, скорее всего, переписанные циклы измерения. Это отдельный проект, а не простая замена.
Чем отличаются исполнения RMP60 QE в каталоге?
Способом включения и выключения: по таймеру, по вращению шпинделя или их комбинацией. Выбирайте исполнение под то, как щуп включается в программе вашего станка.
Нужна ли калибровка после замены щупа?
Да, всегда. После смены щупа или стилуса необходимо определить длину, радиус наконечника и смещение, иначе привязка будет с ошибкой.
Что проверить до замены, если щуп перестал работать?
Батареи, стилус, посадку в шпинделе, радиосвязь с приёмником и сигнал на входе skip. Часто причина в одном из этих пунктов, а не в самом щупе.
Заключение
Заменить RMP60 можно несколькими путями: идентичным исполнением, другим способом включения, щупом следующего поколения, оптическим вариантом или решением другого бренда. Чем дальше от оригинала, тем больше переделок в приёмнике, макросах и калибровке. Поэтому выбирайте замену по связке «щуп — приёмник — цикл измерения», а не по цене и внешнему сходству.
Если сомневаетесь, какое исполнение подходит вашему станку, передайте специалистам ООО «Эффективное производство» модель щупа, приёмника и систему ЧПУ. Мы поможем подобрать замену и подскажем, что придётся перенастроить.
