Фотоэлектрический преобразователь вращения (модульный) PRECIZIKA A42M

Энкодер вращения A42М-F, A42М-A, A42М-AV датчик обратной связи (фотоэлектрический преобразователь круговых перемещений) по габаритно-установочным размерам и электрическим параметрам является аналогом преобразователя ERO 1222 Heidenhain.

Артикул товара: A42M

ООО «Эффективное производство» - официальный партнер компании PRECIZIKA.

Фотоэлектрический преобразователь вращения (модульный) PRECIZIKA A42M
0 5 5 5
(5)

Артикул A42M

Энкодер вращения A42М-F, A42М-A, A42М-AV датчик обратной связи (фотоэлектрический преобразователь круговых перемещений) по габаритно-установочным размерам и электрическим параметрам является аналогом преобразователя ERO 1222 Heidenhain.

Артикул товара: A42M

ООО «Эффективное производство» - официальный партнер компании PRECIZIKA.

Характеристики:
в системах автоматического контроля
Производитель: PRECIZIKA

Преобразователь A42M выполняет функции информационной связи между исполнительными органами станков, машин, кинематомеров, компараторов и устройствами ЧПУ (УЦИ), дает информацию о положении указанных органов. Используется в системах автоматического контроля, регулирования и управления.

Отсутствие подшипников качения и смазочных материалов позволяет использовать преобразователь в вакуумной среде и в тех случаях когда момент трогания должен быть равен нулю.

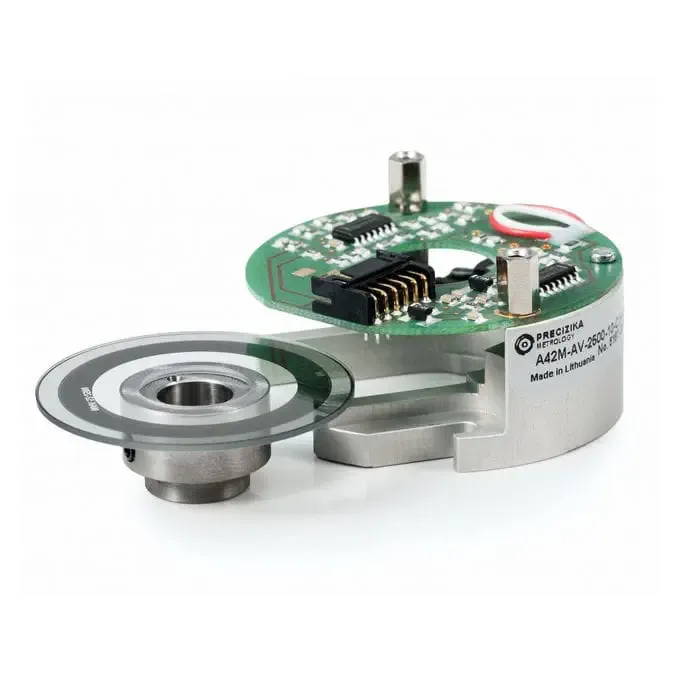

Преобразователь состоит из двух частей:ротора и считывающего устройства. Ротор представляет собой растровый диск, смонтированный на прецизионной втулке, изготовленной из нержавеющей стали. Считывающее устройство состоит из базовой части изготовленной из алюминия с твердым анодированием. На базовой части смонтированы источник света, индикаторная пластина, фотодиоды и другие электронные компоненты.

Считывающее устройство фиксируется на объекте при помощи винтов. Ротор устанавливается непосредственно на вал объекта без применения компенсационной муфты. Процедура монтажа преобразователя на объекте очень проста и не требует применения осциллографа или другой электронной измерительной аппаратуры для окончательной его юстировки.

Преобразователь изготавливается в трех вариантах исполнения по выходным сигналам:

A42M-A - синусоидальный токовый сигнал величиной около 11 мкА;

A42M-AV - синусоидальный сигнал напряжения величиной 1 B;

A42M-F - формированный сигнал прямоугольной формы типа TTL

Примечание:

  1. Наибольшая допустимая скорость вращения вала без потери счета преобразователя ограничивается максимальной частотой сигналов и максимальной скоростью вращения вала.
  2. Рекомендуется, чтобы при использовании кабеля-удлинителя сечение его провода электропитания было не менее 0,25 мм2.



Развернуть
Свернуть

Механические данные:

  • Число штрихов на диске (Z) 1000, 2500 (другие от 60 до 5000 по спец. заказу)
  • Число периодов выходного сигнала на оборот вала для A42M-F Z x k, где k=1,2,5,10
  • Максимальная механическая скорость вращения вала, об/мин 10000
  • Погрешность на оборот вала,угл.сек.(T1- период штрихов на диске в угл.сек.) ±0,1T1
  • Допустимое осевое биение вала объекта,мм 0,05
  • Внутренний диаметр ротора, мм 10, 8, 6
  • Момент инерции ротора, гсм2  <22
  • Степень защиты по IEC 529  IP00
  • Максимальный вес,кг
  • -ротор 0, 022
  • -считывающее устройство  0,04
  • Рабочая температура, 0C   -10...+70
  • Температура хранения, 0C -30...+85
  • Максимальная влажность, %, без конденсации влаги 98
  • Допустимые вибрации (55...2000 Гц), м/с2  ≤ 100
  • Допустимые ударные нагрузки (6 мс), м/с≤ 1000

Электрические данные:

Вариант исполнения A42M-A~11 мкА A42M-AV~1 B A42M-F TTL
Питание +5 B ±5% <80 мА +5 B ±5% /<120 мА +5 B ±5%/ <120 мА
Источник света Светодиод Светодиод Светодиод
Информационные сигналы 2 квазисинусоидальные Iи I2, величиной при нагрузке 1 кОм I1=7-16 мкА  I2=7-16 мкА  2 квазисинусоидальные A+ и B+ и им инверсные, A- b B-, величиной при нагрузке 120 Ом: A=0,6-1,2 B B=0,6-1,2 B Прямоугольные U1, U2 и им инверсные U1, U2, с уровнями при токе нагрузки 20 мA: логический 0≤0,5 B логическая 1≥2,4 B
Сигнал начала отсчета 1 квазитреугольный Iна оборот вала, величиной при нагрузке 1 кОм: I0=2-8 мкА (полезная часть) 1 квазитреугольный R+ и ему инверсный R- на оборот вала, величиной при нагрузке 120 Ом: R=0,2-0,8 B (полезная часть) 1 прямоугольный U0 и ему инверсный U0 на оборот вала с уровнями при токе нагрузки 20 мA: логический 0≤0,5 B логическая 1≥2,4 B
Макс. частота сигналов, кГц (-3 дба) ≥ 160 (-3 дба) ≥ 180 (160 x k), k-коэффициент интерполяции
Направление следования сигналов Iопережает I2 (при вращении вала по часовой стрелке смотря со стороны вала) A+ опережает B+ (при вращении вала по часовой стрелке смотря со стороны вала) U1 опережает U2 (при вращении вала по часовой стрелке смотря со стороны вала)
Макс. длительность фронта и среза сигналов, мкс     <0,4
Макс. длина кабеля до приемного устройства, м 5 25 25

Развернуть
Свернуть

Схема преобразователя вращений

Выходные сигналы
