Прецизионная съёмная рука HPMA RENISHAW

(21)

Для токарных и многоцелевых станков.
Проводная передача сигнала.
Датчик RP3.
Повторяемость 5,0 мкм, 8,0 мкм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:

для наладки

Производитель: RENISHAW

рука для наладки

проводная

Заказать

Подробное описание
Технические характеристики
Документация
Чертежи

Рука HPMA представляет собой кронштейн с электроприводом для высокоточной автоматической наладки инструмента на токарных станках, в том числе многоцелевых.

Высокая скорость работы сервопривода этого манипулятора позволяет выполнять наладку инструмента и определение его поломки непосредственно в процессе обработки без вмешательства оператора. На выполнение команд управляющей программы на включение руки и ее фиксацию в рабочем положении уходит не более 2 секунд.

После завершения наладки инструмента подается команда на возврат руки с датчиком в безопасное положение за пределами зоны выполнения обработки. Запатентованное поворотное устройство обеспечивает фиксацию руки с высокой повторяемостью позиционирования. Никаких дополнительных устройств регулировки или фиксации при этом не требуется.

В дополнение к своим высоким характеристикам рука HPMA занимает очень мало места на станке благодаря компактной конструкции.

Основные характеристики и преимущества:

Высокое быстродействие.
Полностью автоматическая наладка инструмента и обнаружение его поломки.
Постоянная сигнализация о состоянии системы с помощью двухцветного светодиодного индикатора.
Наладка инструмента выполняется за время, которое может достигать значений на 90% меньше времени, затрачиваемого при использовании традиционных. методов
Защита датчика в случае выхода за пределы перебега с помощью ломкого предохранителя щупа.
Щупы имеют конфигурации, позволяющие работать с инструментом следующих размеров: 16, 20, 25, 32, 40 и 50 мм.

Датчик для наладки инструмента с механическим срабатыванием для токарных станков и обрабатывающих центров, который можно использовать для установки заготовки. Может устанавливаться в специальные держатели, изготавливаемые сторонними производителями. Снабжён резьбовым соединением M4 для присоединения любого контактного щупа Renishaw. Простое присоединение интерфейсного кабеля к клеммам датчика с помощью OEM-комплекта. Короткий корпус обеспечивает существенные преимущества при наладке инструмента и высокую эффективность, присущую обычным контактным датчикам Renishaw.

Совместимые интерфейсы / устройства передачи сигналов – TSI 3, TSI 3-C.

Развернуть

Свернуть

Исполнение		Стандартное с выходом кабеля "в станок"	Стандартное с выходом кабеля сбоку
Основное назначение		Измерение размеров инструмента и обнаружение его поломки на двух- и трехкоординатных токарных станках с ЧПУ
Способ передачи сигнала		Проводная передача сигналов
Датчик		RP3
Совместимые интерфейсы		TSI 3 или TSI 3-C
Кабель (к интерфейсу)	Технические характеристики	Ø 6,0 мм, 5-жильный экранированный кабель, каждая жила: 42×0,1 мм	Ø 4,35 мм, 4-жильный экранированный кабель, каждая жила: 7×0,2 мм
	Длина	2 м, 5 м, 10 м	7 м
Направление измерений		±X, ±Y
Стандартная повторяемость позиционирования		5,00 мкм (2σ) X/Z (руки для станков с патронами диаметром от 6 до 15 дюймов) 8,00 мкм (2σ) X/Z (руки для станков с патронами диаметром от 18 до 24 дюймов)
Усилие срабатывания щупа Малое усилие в плоскости XY Большое усилие в плоскости XY В направлении +Z		1,50 Н, 153 гс 3,50 Н, 357 гс 12,00 Н, 1224 гс
Угол качания руки		90°/91° (если корпус датчика Renishaw не используется, то максимальный угол качания руки составляет 91°)
Класс защиты		IPX8 (EN/IEC 60529)
Монтаж		Болты M8, 3 шт.
Рабочая температура		от +5 до +60 °C

Развернуть

Свернуть

Контактные датчики для наладки инструмента и измерений на токарных многоцелевых станках

Развернуть

Свернуть

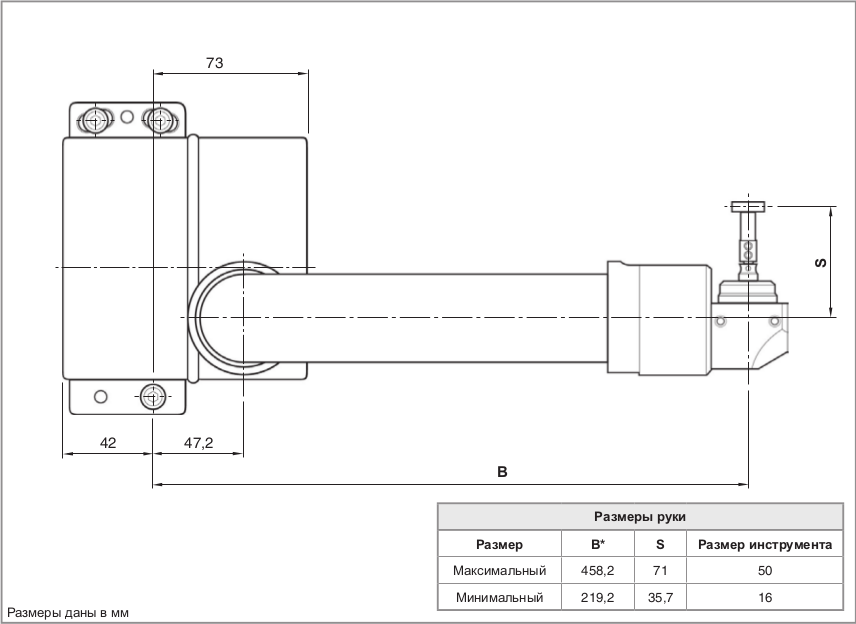

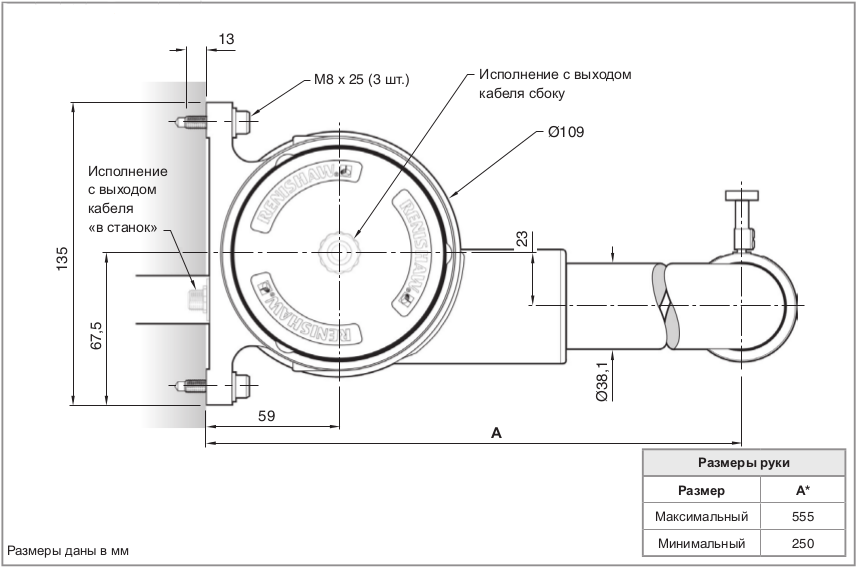

Размеры

Датчик RP3 для наладки инструмента

Развернуть

Свернуть
