Прецизионная съёмная рука HPPA RENISHAW

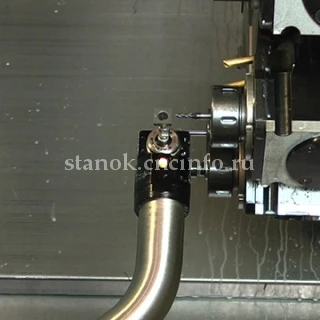

Рука HPPA представляет собой измерительную систему с неавтоматическим откидным рычагом, на который установлен контактный измерительный датчик. Эта система постоянно закреплена на токарном станке и может быть в любой момент использована для наладки инструмента с высокой точностью.
Запатентованное поворотное устройство обеспечивает фиксацию руки с высокой повторяемостью позиционирования. Никаких дополнительных устройств регулировки или фиксации при этом не требуется. В дополнение к своим высоким характеристикам рука HPPA занимает очень мало места на станке благодаря компактной конструкции.
Основные характеристики и преимущества:
- Износостойкое поворотное устройство с длительным сроком службы.
- Держатель из специальной стали с низким коэффициентом теплового расширения.
- Использование на станке минимального пространства в нерабочем режиме.
- Постоянная сигнализация о состоянии системы с помощью двухцветного светодиодного индикатора.
- Наладка инструмента выполняется за время, которое может достигать значений на 90% меньше времени, затрачиваемого при использовании традиционных методов.
- Защита датчика в случае выхода за пределы перебега с помощью ломкого предохранителя щупа.
- Щупы имеют конфигурации, позволяющие работать с инструментом следующих размеров: 16, 20, 25, 32, 40 и 50 мм.

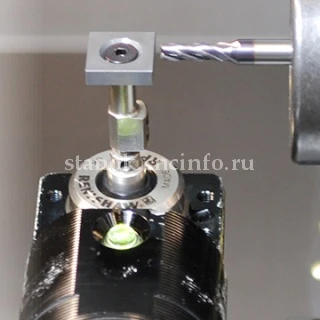

Датчик для наладки инструмента с механическим срабатыванием для токарных станков и обрабатывающих центров, который можно использовать для установки заготовки. Может устанавливаться в специальные держатели, изготавливаемые сторонними производителями. Снабжён резьбовым соединением M4 для присоединения любого контактного щупа Renishaw. Простое присоединение интерфейсного кабеля к клеммам датчика с помощью OEM-комплекта. Короткий корпус обеспечивает существенные преимущества при наладке инструмента и высокую эффективность, присущую обычным контактным датчикам Renishaw.
Совместимые интерфейсы / устройства передачи сигналов – TSI 2, TSI 2-C.
| Исполнение | Стандартное с выходом кабеля "в станок" | Стандартное с выходом кабеля сбоку | |
| Основное назначение | Измерение размеров инструмента и обнаружение его поломки на двух- и трехкоординатных токарных станках с ЧПУ | ||
| Способ передачи сигнала | Проводная передача сигналов | ||
| Датчик | RP3 | ||
| Совместимые интерфейсы | TSI 2 или TSI 2-C | ||
| Кабель (к интерфейсу) | Технические характеристики | Ø 5,9 мм, 5-жильный экранированный кабель, каждая жила : 42×0,1 мм | Ø 4,0 мм, двухжильный экранированный кабель, каждая жила : 7×0,2 мм |
| Длина | 2 м, 5 м, 10 м | 7 м | |
| Направление измерений | ±X, ±Y | ||
| Стандартная повторяемость позиционирования | 5,00 мкм (2σ) X/Z (руки для станков с патронами диаметром от 6 до 15 дюймов) 8,00 мкм (2σ) X/Z (руки для станков с патронами диаметром от 18 до 24 дюймов) |
||
| Усилие срабатывания щупа Малое усилие в плоскости XY Большое усилие в плоскости XY В направлении +Z |
1,50 Н, 153 гс 3,50 Н, 357 гс 12,00 Н, 1224 гс |
||
| Угол качания руки | 90°/91° (если корпус датчика Renishaw не используется, то максимальный угол качания руки составляет 91°) | ||
| Класс защиты | IPX8 (EN/IEC 60529) | ||
| Монтаж | Болты M8, 3 шт. | ||
| Рабочая температура | от +5 до +60 °C | ||
Размеры
Датчик RP3 для наладки инструмента
