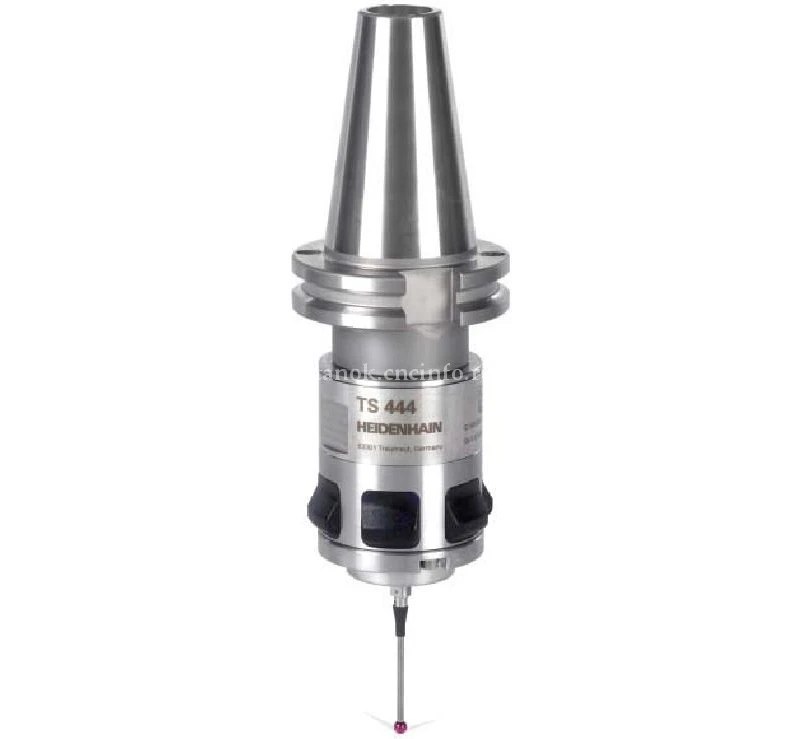

Датчик для контроля деталей TS 444 HEIDENHAIN

(4)

Фрезерные, сверлильные и расточные станки, токарные станки с автоматической сменой инструмента; обрабатывающие центры.
Инфракрасная передача сигнала.
Повторяемость <1,0 мкм.

ООО «Эффективное производство» - официальный партнер компании HEIDENHAIN в России

Характеристики:

Производитель: HEIDENHAIN

для контроля деталей

оптическая (ИК)

Заказать

Подробное описание
Технические характеристики
Документация
Чертежи

Для измерения заготовок непосредственно на станке Heidenhain предлагает датчики серии TS. Контактные измерительные датчики помогают уменьшить время наладки, увеличить время эксплуатации станка и повысить точность изготовляемых деталей. Функции наладки, измерения и контроля выполняются в ручном или в автоматическом режиме, при помощи циклов измерения.

В зажимной патрон датчик устанавливается вручную или при помощи автоматической смены инструмента. В зависимости от циклов измерения системы ЧПУ, датчик может в автоматическом или в ручном режиме выполнять следующие функции:

выверять заготовки;
устанавливать точки привязки;
измерять заготовки;
оцифровывать и контролировать 3D формы.

TS 444 - датчик компактных размеров, с инфракрасной передачей сигнала, без батареек - напряжение питания вырабатывается воздушно-турбинным генератором при прохождении через него сжатого воздуха; для станков с автоматической сменой инструмента.

Измерительный датчик TS 444 с инфракрасным каналом связи имеет воздушно-турбинный генератор, предназначенный для снабжения энергией. Дополнительные батарейки или аккумуляторы не требуются.

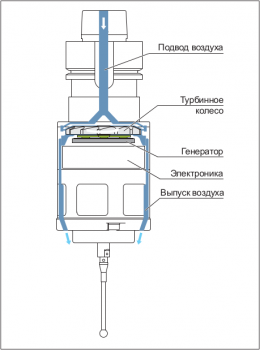

Воздушно-турбинный генератор состоит из воздушной турбины, непосредственно самого генератора и конденсатора с большой емкостью для накопления электроэнергии. Турбина приводится в действие сжатым воздухом, который подается через шпиндель. Этот сжатый воздух может также использоваться для обдува измеряемой заготовки. Таким образом, зарядка конденсатора и обдув заготовки – это одно и то же действие, не требующее дополнительных затрат.

После установки датчика TS 444 в шпиндель конденсатор заряжается через воздушно-турбинный генератор. Это может происходить уже во время движения от места смены инструмента к точке измерения или во время обдува заготовки.

Воздушно-турбинный генератор работает при давлении сжатого воздуха более 2 x 10 5 Па.

При полной зарядке конденсатора датчик способен работать непрерывно до 120 с.

Совместимые интерфейсы SE 540, SE 642.

Развернуть

Свернуть

Точность датчика	≤ ±5 мкм при использовании стандартного щупа T404
Повторяемость многократные измерения в одном направлении	2σ ≤ 1 мкм при скорости измерения 1 м/мин Стандартные значения: 2σ ≤ 1 мкм при скорости измерения 3 м/мин 2σ ≤ 4 мкм при скорости измерения 5 м/мин
Отклонение щупа датчика	≤ 5 мм во всех направлениях (с длиной щупа 40 мм)
Усилие касания	осевое: прибл. 8 Н радиальное: прибл. 1 Н
Скорость измерения	≤ 5 м/мин
Защита от столкновений	нет
Крепление	с коническим хвостовиком без хвостовика, М12 х 0,5 наружная резьба
Передача сигнала	инфракрасная передача с диапазоном 360°
Угол излучения ИК-сигнала	0° или + 30°
Приемопередатчик	SE 540 или SE 642
Включение/выключение датчика	при помощи ИК-сигнала от SE
Напряжение питания/энергоснабжение	сжатый воздух рекомендуемое рабочее давление от 5,5 x 10⁵ до 8 x 10⁵ Па
Аккумулятор энергии	встроенные конденсаторы высокой мощности время зарядки номинально 3 с при 5,5 x 10⁵ Па
Срок службы на одном заряде конденсаторов	номинально 120 с
Класс защиты	IP68 (EN 60529)
Рабочая температура	от +10 °C до +40 °C
Температура хранения	от -20 °C до +70 °C
Вес без конического хвостовика	прибл. 0,4 кг

Развернуть

Свернуть

Heidenhain Touch Probes For Machine Tools

Heidenhain Mounting Instructions TS 444

Развернуть

Свернуть

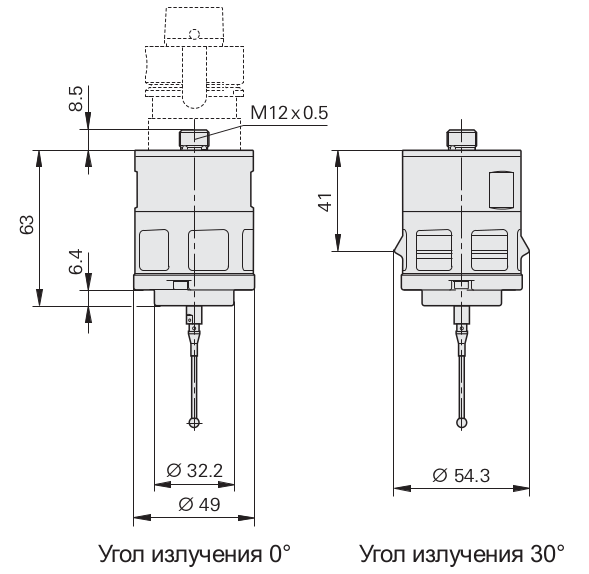

Схема датчика

Развернуть

Свернуть
